製品情報ホースバンドカタログダウンロード →
※ ハイウォーム、ＳＹバンド、アールパワーバンド以外にも多種のホースバンドを取り揃えておりますのでお問い合わせ下さい。
ホースバンド一覧
ハイウォーム
【特長】
プラスドライバー仕様（No.3)
【材質】
バンド：SPM（磨帯鋼） 幅/13mm
表面処理/三価クロメート
ハウジング：SPCC
スクリュー：鉄製六角プラス溝 10mm hex-head
| 品番 | 最大径(㎜) | 最少径(㎜) | 1箱入数 |
|---|---|---|---|
| HY-26 | 26 | 16 | 100 |
| HY-32 | 32 | 18 | 100 |
| HY-38 | 38 | 24 | 100 |
| HY-46 | 46 | 28 | 100 |
| HY-50 | 50 | 32 | 100 |
| HY-55 | 55 | 37 | 100 |
| HY-60 | 60 | 42 | 50 |
| HY-65 | 65 | 47 | 50 |
| HY-70 | 70 | 52 | 50 |
| HY-75 | 75 | 57 | 50 |
| HY-80 | 80 | 62 | 50 |
| HY-85 | 85 | 67 | 50 |
| HY-90 | 90 | 72 | 50 |
| HY-95 | 95 | 77 | 50 |
| HY-100 | 100 | 82 | 50 |
| HY-115 | 115 | 90 | 50 |
| HY-125 | 125 | 100 | 50 |
| HY-140 | 140 | 115 | 50 |
| HY-150 | 150 | 110 | 50 |
| HY-165 | 165 | 125 | 50 |
| HY-175 | 175 | 135 | 50 |
| HY-190 | 190 | 150 | 50 |
| HY-200 | 200 | 160 | 50 |
| HY-225 | 225 | 185 | 50 |
| HY-250 | 250 | 210 | 50 |
| HY-275 | 275 | 235 | 50 |
| HY-305 | 305 | 265 | 50 |
SYバンド右巻型ホース用
左巻型ホース用は「LSバンド」です。
サイズはSYバンドと同じです。
【材質】鉄製（三価クロメート）
本体：SPM
ネジ：SWCH-18A
ワイヤー：デルタワイヤー
オールステンレス製（SUS304）
※SUS304のネジ部はHEX8mmでマイナス溝になります。
【推奨締付トルク】
SY-33／2.0N・m以下
SY-37～SY-62／2.5N・m
SY-71～SY512／3.0N・m
●注意
締め過ぎによるホース切れにご注意ください。
バンドをホースに取り付けの際は、ホースの溝に沿って回転させながらはめて下さい。
使用範囲は目安です。
| 品番 | 使用範囲 | 線径 | カフス | 適用ホース |
|---|---|---|---|---|
| SY-33 | 33-26 | 2.6ｍｍ | 小 （30目） |
Φ25 ダクト・サクション兼用 |
| SY-37 | 37-29 | Φ32 ダクト・サクション兼用 | ||
| SY-42 | 42-34 | Φ38 ダクト・Φ32サクション兼用 | ||
| SY-46 | 46-38 | Φ38 サクションホース | ||
| SY-57 | 57-49 | Φ50 ダクトホース | ||
| SY-62 | 62-54 | Φ50 サクションホース | ||
| SY-71 | 71-63 | Φ65 ダクトホース | ||
| SY-73 | 73-65 | Φ65 サクションホース | ||
| SY-81 | 81-73 | Φ75ダクトホース | ||
| SY-88 | 88-68 | 中 （60目） |
Φ75 サクションホース | |
| SY-96 | 96-76 | Φ90 ダクトホース | ||
| SY-101 | 101-81 | 2.9ｍｍ | Φ90 サクションホース | |
| SY-110 | 110-90 | Φ100 ダクトホース | ||
| SY-117 | 117-97 | Φ100 サクションホース | ||
| SY-121 | 121-101 | Φ115 ダクトホース | ||
| SY-131 | 131-111 | Φ125 ダクトホース | ||
| SY-145 | 145-125 | Φ125 特殊ホース | ||
| SY-157 | 157-137 | Φ150 ダクトホース | ||
| SY-172 | 172-152 | Φ165 ダクトホース | ||
| SY-182 | 182-162 | Φ175 ダクトホース | ||
| SY-190 | 190-170 | Φ175 特殊ホース | ||
| SY-210 | 210-190 | Φ200 ダクトホース | ||
| SY-220 | 220-210 | Φ200 特殊ホース | ||
| SY-240 | 240-220 | Φ225 ダクトホース | ||
| SY-266 | 266-246 | Φ250 ダクトホース | ||
| SY-290 | 290-270 | Φ275 ダクトホース | ||
| SY-318 | 320-300 | Φ300 ダクトホース | ||
| SY-360 | 370-340 | 大 （90目） |
Φ350 ダクトホース | |
| SY-410 | 420-390 | Φ400 ダクトホース | ||
| SY-465 | 470-440 | Φ450 ダクトホース | ||
| SY-512 | 520-490 | Φ500 ダクトホース |
※使用範囲は目安です。（公差±2）
アールパワーバンド
右巻型耐圧ビニールホース用
左巻型ホース用は「エルパワーバンド」です。
サイズはアールパワーバンドと同じです。
【材質】鉄製（三価クロメート）
SUS304
SUS316
【注目】
1.RP-100Sの仕様を変更
ナットの長さを10㎜から20㎜にして締め易くなり、線径を7㎜から9㎜に太くしてパワーアップ。
2.RP-165ができました
【アールパワーバンド・エルパワーバンドのご使用について】
・ご使用するホースに適したホースバンドをお選び下さい。
・ご使用すつホースに適した金具をお使い下さい。（金具・継手がゆるい場合、バンドでは抜け・漏れを防ぐことはできません）
・ナットは左右均等に締め付けて下さい。
・トルクレンチ等でバンドの締め付け確認を必ず行って下さい。
・締め過ぎによるホース切れ・ボルトの破断には十分ご注意ください。
・バンドを締め付けた後、余ったボルトの端をボルトクリッパー等でなるべく短く切断してください。
（安全のためボルトを切断の後、安全キャップを取り付けて下さい。）
・PVC製ホースは応力緩和（ひずみ）により締め付けトルクが下がりますので、適宜増し締めを行って下さい。
| 品番 | 使用範囲 | 幅W（mm） | 線径Φ（mm） | 一箱入数 |
|---|---|---|---|---|
| RP-38 | 50-40 | 50 | 5 | 50 |
| RP-50M | 60-50 | 50 | 5 | 50 |
| RP-50A | 66-51 | 50 | 5 | 50 |
| RP-65M | 73-58 | 50 | 5 | 50 |
| RP-65A | 78-63 | 50 | 5 | 50 |
| RP-75M | 87-72 | 60 | 7 | 50 |
| RP-75A | 90-75 | 60 | 7 | 50 |
| RP-90 | 100-85 | 60 | 7 | 40 |
| RP-100M | 112-92 | 60 | 7 | 40 |
| RP-100A | 118-98 | 60 | 7 | 40 |
| RP-100S | 123-103 | 60 | 9 | 20 |
| RP-115 | 132-112 | 60 | 9 | 30 |
| RP-125M | 143-123 | 70 | 9 | 20 |
| RP-125A | 148-128 | 70 | 9 | 20 |
| RP-150M | 167-142 | 70 | 9 | 20 |
| RP-150A | 173-148 | 70 | 9 | 20 |
| RP-165 | 185-160 | 70 | 9 | 20 |
| RP-200 | 229-199 | 80 | 9 | 10 |
| RP-250 | 285-245 | 90 | 9 | 10 |
| RP-300 | 340-300 | 90 | 9 | 10 |
※使用範囲は目安です。（公差±2）
アールパワーバンド
トルクナット付
【特長】
誰が締めても均等な締め付けが簡単にできます。
トルクレンチによる締め付け確認が不要になり、作業効率が格段にアップします。
締め忘れを防止することができます。
締め過ぎによるボルトの破断が防げます。
【材質】
鉄製（ユニクロメッキ）
【トルクナット】
一定のトルク（下記設定トルク値を参照してください）が掛かると、上部17mmの六角部が取れて、それ以上締め付けることができなくなります。
| ネジサイズ | バンドサイズ | 締付設定トルク | |
|---|---|---|---|
| 設定トルク値 | M6 | RP50～RP65A | 150kg-cm 14.7N・m |
| M8 | RP75M～RP100A | 250kg-cm 24.5N・m |
|
| M10 | RP100S～RP300 | 300kg-cm 29.4N・m |

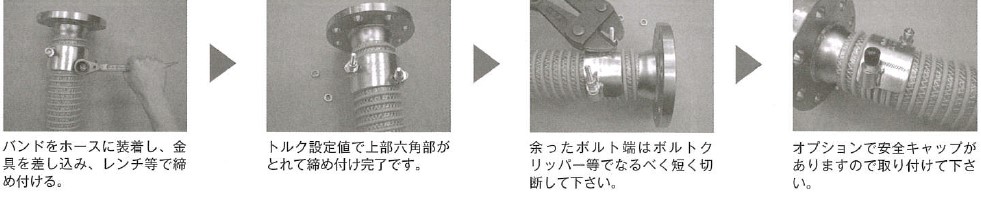

【取付方】
※注意
全透明の薄手のホースは、ホースの破断の恐れがありますので、谷埋め加工されるか、SYバンド等をご使用ください。
増し締めする場合は、ナット下部の14mmの六角部をスパナ等で締め付けて下さい。
